電感式接近開關工作原理

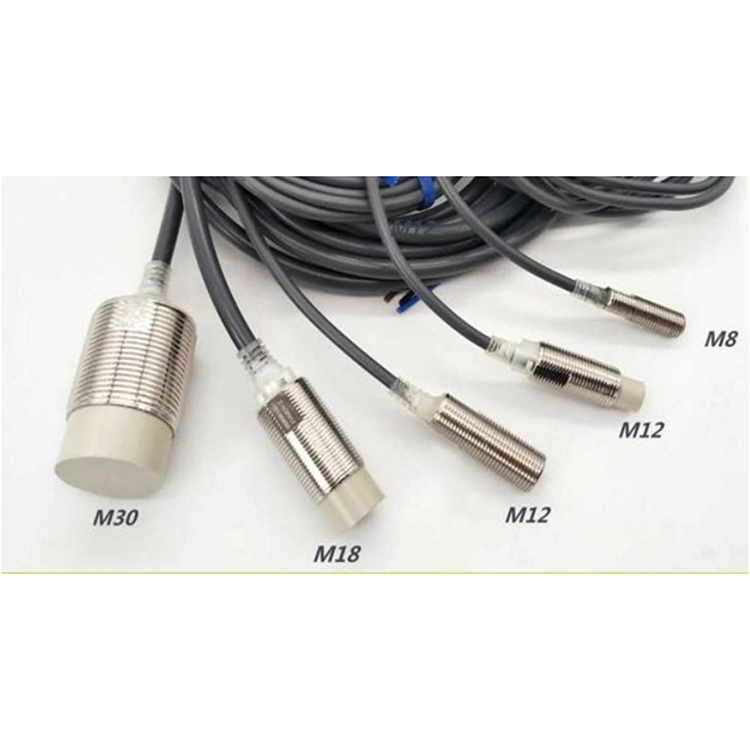

電感式接近開關歸屬于一類有開關量輸出的位置傳感器，它由LC高頻振蕩器和放大處理電路組合而成，通過金屬物體在接近這類能產生電磁場的振蕩感應頭時，使物體內部結構 產生渦流。 這類渦流反作用于接近開關，使接近開關振蕩能力衰減，內部結構電路的參數 發生變化，從而鑒別出有沒有金屬物體接近，從而控制開關的通或斷。 這類接近開關能夠 檢測的物體必須是金屬物體。

工作流程

產品：電感式接近開關 （NPN三極管驅動輸出 ）

檢測距離：1～5毫米被檢測物：18 X18 X1毫米鐵響應頻率：150 HZ工作電壓：5～50 V直流工作電流：小于10 毫安輸出驅動電流：200毫安溫度范圍：－25～70度這也是 一類應用領域非常普遍的電感接近開關，只可以用以檢測金屬物，尤其是對鐵金屬能檢測出來，而且性能穩定可靠，是常用的檢測方式，被普遍使用到限位開關、狀態檢測等應用領域，它的體積18 X18 X3 5毫米，背后有工作指示燈，當檢測到物體時紅色 LED點亮，平時處于熄滅狀態，非常直觀，引線長度為100毫米。

這類光電開關的輸出采用NPN型三極管集電極開漏輸出模式，也就是說模塊的黑線就是 三極管的集電極，假如模塊檢測到信號，三極管便會導通，將黑線下拉到地電平，黑線和棕線相互間便會發生電源電壓，假如電源是12V的那么這類電壓就是12V，假如電源是24V這類電壓就是24V，一般三極管的驅動能力約100 毫安左右，因此能夠直接驅動繼電器等小功率負載。 假如客戶希望得到的是一個電壓信號，能夠在黑線和棕線相互間接一個1K的電阻，這時模塊沒有信號時，黑線就是電源＋電壓，模塊檢測到信號時黑線跳變成電源地（實際是0.2V，三極管的導通壓降）。
